双金属温度计

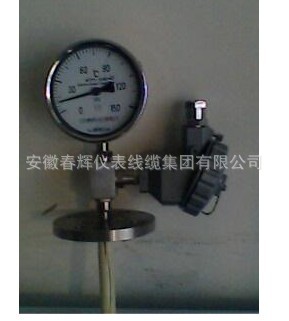

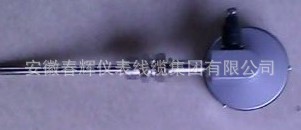

WTYYB-1031/ WTYY-1021/ WTYY-1221 / WTYY-1031 防爆液体压力式热电阻远传温度计

文字：[大][中][小] 2023-10-18 浏览次数：

WTYYB-1031/ WTYY-1021/ WTYY-1221 / WTYY-1031 防爆液体压力式热电阻远传温度计，一、概述：
防爆液体压力式热电阻远传温度计以及由此派生的系列化温度仪表，克服了传统膨胀式温度计寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度计为基本测温仪表的远传、防爆、防震、电接点、温度信号变送等多功能、系列化温度仪表。

    液体压力式温度计以及由此开发的系列化温度仪表，克服了传统膨胀式温度计性能单一、寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。
二、产品性能:联系人：万慧芝 189-5509-0970： QQ893209665
      1.具有测温探头小，灵敏度高、线性刻度、寿命长等特点。
      2.具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能。
      3.结构形式与国际同类产品相同，可替代进口。
三、技术参数:
１、测温范围  －40～600℃　　　
２、环境温度－10～55℃
３、相对湿度　≤95％　　　　　　
４、指示精度1.5级
５、时间常数　≤60Ｓ　　　　　　　
6、探头耐震　6Mpa
7、探头直径:8-10mm、可动外螺纹:M27*2
8、热电阻PT100（单路、双路输出）或4-20mA电流输出

四、型号及规格组成：
1.WTY系列温度计编号规则：
编号中斜杠“/”前面型号部分，按《工业自动化仪表产品型号编写原则》的规定编写，

“/”后面为规格部分，由我厂自行规定，若设计选型时因字符太长无法填写，可与我公司联系

约定其它代号。
2.WTY系列温度计编号说明：
编号第一节中的仪表功能为基本功能，若要选择一项以上功能，请在编号中增加第三节“功

能组合”，其中防震、电接头和最高指示三者之间只能选择一种功能，防爆与电接头两者功能

也不能组合。
3.WTY系列温度计附加说明：
附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、热点阻分度号等以及其它要说明的内容。例如：“WTY-1033-X2-F 0～100℃ Φ12*300*10M的内容刹车管Pt100左接线盒”表示：该温度计为液体压力式带电接头双上限报警热电阻远传温度计，且带防腐套管，其具体尺寸为：温包直径12mm，插入深度300mm，刹车管软尾长10M。铂热电阻Pt100，左接线盒引线，安装螺纹为卡套螺纹M27*2。

五规格与参数：
1.基本技术参数
环境温度：-10～+55℃ 相对湿度：5～95% 指标精确度：1.5级

时间常数：9秒（包聚四氟乙烯时为34秒）热电阻分度号：Pt100或Cu50

热电阻精度等级：ZBY 301-85 B级热电阻热响应时间：τ0.5=35秒（包聚四氟乙烯

时为45秒）

2.仪表量程：

含0点量程	无0点量程
-40～80℃ 0～50℃ 0～100℃ 0～150℃ 0～200℃ 0～250℃ 0～300℃ 0～400℃ 0～500℃ 0～600℃	50～100℃ 50～150℃ 100～200℃ 150～250℃ 200～400℃ 200～500℃ 200～600℃ 300～500℃ 400～600℃

3.WTY系列温度计功能组合与生产型号一览表：

型号		名称
基本类型	WTY-1□□□ WTYY-1□□□ WTYZ-10□□ WTYX-10□□ WTYS-1□□□	液体压力式温度计液体压力式热电阻远传温度计液体压力式防震温度计液体压力式点接点温度计液体压力式热电阻温度变送器(4-20mA输出)
功能组合型	WTYY-10□□-X WTYS-10□□-X WTYY-10□□-Z WTYS-10□□-Z WTYY-1□□□-B WTYY-10□□-BZ WTYS-1□□□-B WTYS-10□□-BZ WTYY-1□□□-d WTYY-1□□□-dZ WTYS-1□□□-d WTYS-10□□-dZ	液体压力式带电接点热电阻远传温度计液体压力式带电接点热电阻温度变送器液体压力式防震型热电阻远传温度计液体压力式防震型热电阻温度变送器液体压力式本安防爆型热电阻远传温度计液体压力式本安防暴防震型热电阻远传温度计液体压力式本安防暴型热电阻温度变送器液体压力式本安防暴防震型热电阻温度变送器液体压力式隔爆型热电阻远传温度计液体压力式隔爆防震型热电阻远传温度计液体压力式隔爆型热电阻温度变送器液体压力式隔爆防震型热电阻温度变送器
功能组合型	WTY□-1□□□-□F	液体压力式防腐系列温度计

六、型号说明：

W T Y □-１□ □ □-□／□ □ □ □ □├─耐压(常压可不标)
│ │ ││  │ │ │ │ │ │ │ │ │
│ │ ││ │ │ │ │ │ │ │ │ └─-附加说明
│ │ ││ │ │ │ │ │ │ │ └───安装螺纹
│ │ ││ │ │ │ │ │ │ └-尾长(直径×硬尾长×软尾长)
│ │ ││ │ │ │ │ │ └──仪表量程℃                                                       ┌ Z→防震
│ │ ││ │ │ │ │ └────功能组合───────────────── ——————┼X→电接点
│ │ ││ │ │ │ └─────表面示向- ──────────────——┐           ├F→防腐
│ │ ││ │ │ └────表面直径────────┬   1→Φ60                │           ├B→本安型
│ │ ││ │ └指示方式┬0→单指示              ├ 2→Φ80             │            └d→隔爆型
│ │ ││ └小型指示 └2→最高指示               ├ 3→Φ100           ┌ 0→轴向
│ │ │└──仪表功能┬Y→远传 (Y2→双支电阻)   └ 5→Φ150       ├1→径向
│ │ └──液体式 ├Z→防震 (YP→并联式)     ┌ X →单接点    └┼2→嵌装
│ └───弹性元件 ├X→电接点────────┼X1 →上下限          ├ 3→挂装
└────温度仪表 └S→变送器                  └X2 →双上限           └5→万向

轴向、径向和万向型
表面直径D（mm）	φ60		φ80		φ100		φ150
仪表	B	D1	B	D1	B	D1	B	D1
WTY 非电接点温度计	36	68	36	85	36	105	36	155
WTY 带电接点温度计	/		58	85	65	105	65	105

轴向WTY 温度计	径向WTY 温度计		万向WTY 温度计	WTYY或 WTYX型温度计（航空插头）		WTYY或 WTYX型温度计（接线盒）	WTYY-B或 WTYY-d型防爆温度计
嵌装和挂装型
表面直径D（mm）	φ80		φ100				φ150
仪表	B	D2	B		D2		B	D2
WTY 非电接点温度计	54	95	54		115		54	165
WTY 带电接点温度计	76	95	74		115		74	165

嵌装WTYY温度计（测温元件上部出线）		嵌装WTYS或防爆温度计			挂装WTY温度计表头		挂装WTYY或WTYX温度计（表头下部出线）
注：1、电接点、热电阻或温度变送器的出线装置一般位于表头下部，变送器出线装置采用防爆接线盒出线装置。 2、嵌装和挂装型隔爆温度计，接线盒必须安放在测温元件上部，严禁放于表头下部。 3、嵌装和挂装本安防爆温度计，接线盒一般安放在表头下部，也可以根据需要安放在测温元件上部。 4、当仪表量程上限大于等于300℃时，安装螺纹由不锈钢材料制造，同时安装螺纹至表头尺寸h=100毫米；当仪表量程上限小于300℃时，安装螺纹由H62黄铜制造h=60毫米。
